『自作 4連キャブ用 単品バキュームゲージ』

「自作 4連キャブ用 単品バキュームゲージ」

本当は4連キャブなら4連バキュームゲージを使いたいところだが、
1個でも4連キャブの同調取れちゃうよっていうのはポピュラーな話。

バキュームゲージ1個で完成

これが完成品。 分岐を使って経路を切り替えて使用する。

関連:キャブレター 同調の調整

※ 個人的な感想です。 参考程度にご覧ください。


- 広告 -

作ってみた

負圧計

バキュームゲージ単品を購入。

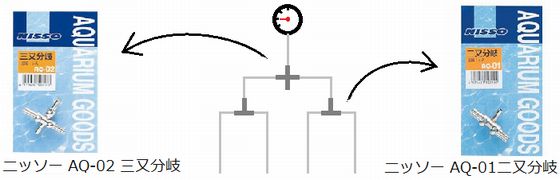

バキュームゲージ1個なら分岐使って

ホースはアクアリウムで使うシリコンホース。 2mあれば足りる。
分岐もアクアリウムで使うやつ。 三又分岐 を1個、二又分岐 を2個。


ゲージ直下の3又分岐

わざわざ接続口が4つある 三又分岐 を使うのはゲージの しぼり が必要だから。
経路をしぼる事でゲージの針を安定させる。

使わない通路はテープ、またはホースとクリップを使って完全に塞いで。


末端の2又分岐

末端の 二又分岐 にはテープでも貼って接続する気筒の番号を書いておくと便利。


使用した感想

十分使える。 あまり使うものでもないし4連じゃなくてこれで十分。

シリコンホースは柔らかいから負圧で潰れちゃうね。 不可ってワケでもないけど。
